Firma EC Test Systems Sp. z o.o. od ponad 15 lat specjalizuje się w dostarczaniu najwyższej klasy rozwiązań testowych w dziedzinie szeroko rozumianej wibroakustyki.

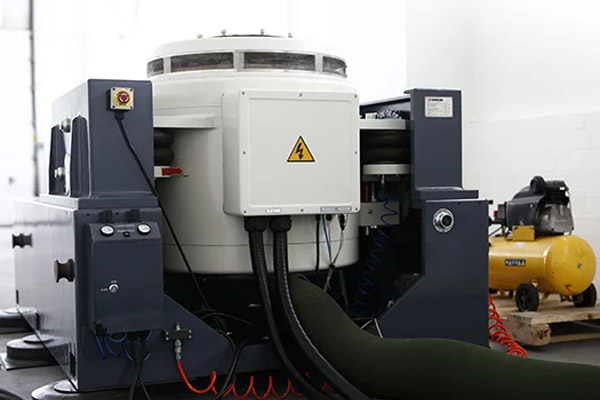

Dysponujemy laboratorium do przeprowadzania testów wibracyjnych o powierzchni 160 m². Posiadamy wzbudnik elektrodynamiczny firmy Dongling Technologies, który charakteryzuje się siła 50 kN oraz znacznym skokiem 100 mm p-p – jest to jedyne w Polsce urządzenie o takich parametrach. W zakresie możliwości tej maszyny są standardowe testy wibracyjne dla różnych gałęzi przemysłu, ale również testy niestandardowe, głównie dla wojska oraz przemysłu kosmicznego, charakteryzujące się bardzo dużymi poziomami narażeń. Możliwości wzbudnika uzupełnia kontroler Simcenter Scadas firmy Siemens umożliwiający wykonanie każdego typu testów wibracyjnych (narażenia sinusoidalne, podtrzymanie w rezonansie, narażenia losowe (random), udary, SRS, testy mieszane typu sine on sine lub sine on random, jak również replikacja zarejestrowanego, rzeczywistego sygnału). Urządzenie to w wersji podstawowej posiada 16 kanałów kontrolno-pomiarowych, które w przypadku dużego i złożonego testu można połączyć z dodatkowym analizatorem, co pozwala na rozbudowę systemu akwizycji do łącznie, aż 124 kanałów. Tak duża ilość kanałów kontrolnych i pomiarowych wykorzystywana jest w testach głownie dla branży militarnej i kosmicznej, przykładowo takich jak Force Limited Vibration.
Korzystając z platformy pomiarowej Simcenter Scadas oraz wykorzystując oprogramowania Simcenter Testlab wykonujemy:
- pomiary i analizy dynamiczne, takie jak analiza modalna (eksperymentalna i operacyjna, również bazująca na tensometrach, ODS);
- pomiary maszyn wirujących (stacjonarne jak i niestacjonarne – rozbiegi/wybiegi), pomiary drgań skrętnych, analizy w dziedzinie czasu, obrotów (order tracking) czy kąta (angle domain);
- pomiary bezstykowe elementów o bardzo małej masie lub w bardzo wysokich temperaturach przy pomocy wibrometrów laserowych firmy Polytec;
- pomiary akustyczne, zarówno te standardowe, przykładowo mocy akustycznej, jak również bardziej skomplikowane – lokalizacja źródeł dźwięku przy pomocy macierzy mikrofonowych, czy obrazowanie pola akustycznego przy pomocy sond Microflown Technologies mierzących bezpośrednio akustyczną prędkość cząsteczek;
- pomiary tensometryczne.

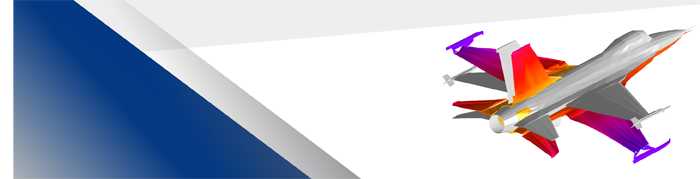

ilustracja pomiarów z platformy pomiarowej Simcenter Scadas
|
|
| DORADZAMY, DOSTARCZAMY, WDRAŻAMY, WSPIERAMY | |
| Wykwalifikowana kadra naszych inżynierów wykorzystując wiedzę i doświadczenie gwarantuje dostarczenie optymalnych i kompletnych rozwiązań pomiarowych i analiz. Prowadzimy szkolenia dla inżynierów i naukowców z wykorzystaniem najnowszych technologii z zakresu pomiarów i analiz.Pracujemy z Klientami od początku do końca: DORADZAMY, DOSTARCZAMY, WDRAŻAMY, WSPIERAMY. |
 |

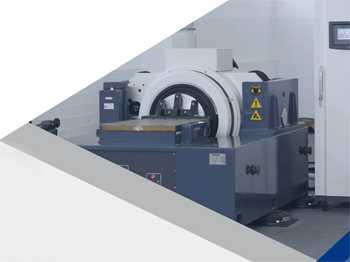

WYBRANE PARAMETRY TECHNICZNE NASZEGO SYSTEMU WIBRACYJNEGO
| Maksymalna siła dla narażenia sinusoidalnego | 50 kN |  |
| Maksymalna siła dla narażenia losowego (RMS) | 50 kN | |
| Maksymalna siła dla udaru | 100 kN | |
| Użyteczny zakres częstotliwości: | ||
|
– praca w pionie (bez stołu ślizgowego) |
5 – 2600 Hz | |
|
– praca w poziomie (ze stołem ślizgowym) |
5 – 2000 Hz | |
| Maksymalna prędkość drgań | 2 m/s | |
| Maksymalne przyśpieszenie | 90 g | |
| Maksymalne statyczne obciążenie | 800 kg | |
| Maksymalny skok (pk – pk) | 100 mm | |
| Wymiary stołu ślizgowego | 600 x 600 mm |
